Что лучше — электрика по полу или потолку. Сравнение, затраты, правила монтажа.
Многие задаются вопросом на тему, как правильнее и лучше вести трассы электропроводки в квартире — по потолку или по полу.
Рассмотрим в статье каждый из вариантов, и попробуем определиться когда лучше применять один, а когда другой.
Электропроводка по потолку
В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.
Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.
При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.
Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.
Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.
Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.
Во всех этих случаях разумным решением будет провести электрику именно по потолку.
Электропроводка по полу
Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.
Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.
Как много этих сантиметров будет съедено, во многом зависит от типа светильника.
Обычно выходит 3-5см, но иногда бывает и все 10см.
Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.
Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.
По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.
Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.
А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.
Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.
Сравнение затрат — что дороже
Так например, для 4-х комнатной квартиры с современной электрикой, при условии монтажа нормального распредщитка (не с двумя, тремя автоматами) при прокладке кабеля в полу, может запросто уйти около 2 км проводов. Вот данные с реального объекта. Видео по нему можно посмотреть в конце статьи.
Сюда входит все — слаботочка, розеточные группы и освещение. Кабеля NYM, UTP, TV, провода установочные ПВ.
В общем, вполне привычный набор для любого электрика.
Если же все тоже самое делать по потолку, оставив такое же количество розеток, выключателей и при этом не менять схему их расположения, то проводов уйдет уже около 2,5км.
Почувствуйте, что называется разницу в полкилометра. При этом не забывайте про работу по штроблению стен, для большего метража кабеля.
А это еще дополнительные затраты на время, материал (диски) и саму работу.
Плюс вся расходка, которую необходимо использовать для крепления кабеля по потолку.
В итоге, общие затраты при монтаже электрики по потолку, будут отличаться на несколько десятков тысяч рублей от затрат при монтаже по полу.
Сюда конечно не входят расходы на стяжку, так как по условиям приведенным выше, считается, что вы по любому ее будете делать, в не зависимости от выбора трассы прохождения кабельных линий.
Подключение розеток
Нужно конечно упомянуть существенный минус электрики по полу – шлейфование розеток.
А данный шлейф, когда вы соединяете последовательно одну розетку за другой, не добавляет надежности.
Кроме того, шлейфование заземляющих проводников запрещено, и придется их делать отпайкой в углубленных подрозетниках.
Что делать если затопит
Самый частый вопрос, который возникает у любого владельца квартиры, согласившегося на монтаж проводов по полу: ”А что произойдет с электрикой, если вас по какой-либо причине затопит?”
Ничего катастрофического. Вся проводка выполняется мало того, что в гофре, так еще и кабелем, имеющим несколько слоев изоляции.
Самое главное, проконтролировать в период заливки стяжки, чтобы под ней не оказалось каких-либо мест соединений или задиров изоляции. Кабель должен быть только цельным.
Тогда проблем с проводкой у вас не возникнет, даже при условии затопления по щиколотку.
Правила монтажа проводки по полу
Гофра, которая используется при монтаже в стяжку, должна быть жесткой или тяжелой, как ее еще называют.
Она имеет практически одинаковый вид с легкой ПВХ гофротрубкой. Однако цена на эти изделия отличается в несколько раз!
В качестве альтернативы многие применяют оранжевую или черную ПНД гофру.
Три разновидности гофротрубок и их характеристики ПВХ, ПНД, ПП:
Однако не забывайте, что ПНД гофра горючая! Хотя большинство здесь и успокаивает момент ее монтажа на бетонной плите, да еще и залитой сверху стяжкой.
При использовании дешевой ПВХ, во время работы, вы не раз будете на нее наступать и продавливать собственным весом. При этом не забывайте про небрежное обращение со стремянкой, падение тяжелых предметов. Все это запросто может повредить изоляцию кабеля.
Кто рискнет проложить кабель в стяжке без защиты, то есть без гофры, в дальнейшем может столкнуться с серьезными проблемами. Стяжка к сожалению, иногда дает трещины, а вместе с ними будет рваться и провод.
Кстати, по поводу мифов о сменяемости проводки проложенной в гофре, можно подробно прочитать в статье ”Монтаж кабеля в гофре — ошибки и заблуждения.”
Единственно полноценный вариант сменяемости, может быть только при закладке в стену широкого пластикового кабель канала или труб.
Такое зачастую делают на стенке, где будет вешаться телевизор. И то, в этом случае используются совсем другие кабеля.
Весь шлейф при монтаже по полу, желательно размещать на расстоянии от края стены (примерно 30см). Не нужно делать примыкания вплотную с ней.
При монтаже плинтусов, барной стойки или другой мебели, можно легко пробить и повредить кабель.

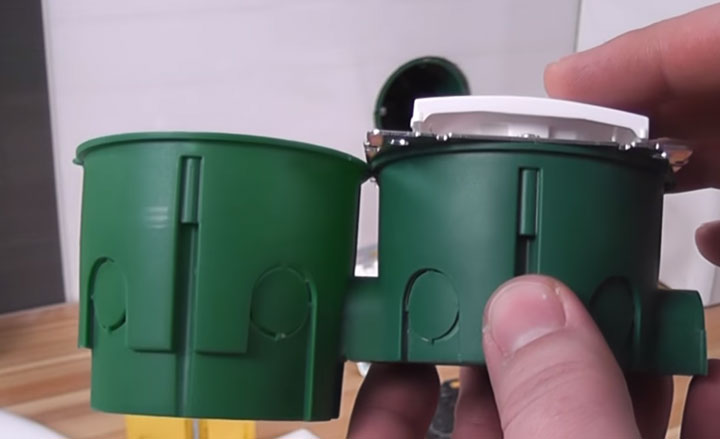

Что касается распаечных коробок, то наиболее оптимальным вариантом будет монтаж всех соединений в подрозетниках.
То есть, там где устанавливаются выключатели и розетки используются углубленные подрозетники и вся коммутация выполняется внутри них.
Если вам понадобится провести ревизию контактов или перекоммутировать что-либо, то проблем с этим не возникнет.
Снимается сам механизм выключателя или розетки, вытаскиваются от туда провода и проводятся все работы. Затем все собирается в обратном порядке.
При этом вам не нужно демонтировать, а затем заново натягивать натяжной потолок, как в случае с проводкой по верху.
Крепление кабеля к полу
Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:
Электрика по полу или потолку: подробное сравнение
Собираясь обновить проводку дома или квартиры, задумываешься, где же поместить кабеля. Современные нормы определяют отношение к установке электрических розеток, выключателей. Например, если ранее розетки, переключатели были расположены почти на средине стены, то теперь располагаются ближе к полу. По идее, прокладка электрики внизу должна быть удобнее из-за коротких штроб до подрозетников. Стоимость материалов, крепежа, монтажа прокладки электрокабелей стоит значительных сумм. Тогда разница в денежном выражении может отличаться на десятки тысяч рублей без попутных работ на закрытие проводов. Решающими факторами являются дешевизна, доступность для ремонта, комфорт. Как не ошибиться? Об этом расскажем в нашей статье.
Плюсы и минусы электропроводки по полу
По полу провода раскладывать удобнее, да и вообще немало плюсов.
Вместе с явными плюсами у этого варианта монтажа существуют явные недостатки.
Тем не менее, этот вариант выигрышнее.
Плюсы и минусы электропроводки по потолку
Каждый из вариантов хорош для определенной ситуации. Рассмотрим приоритетное расположение электропроводки на потолке. Почему электропроводка сверху удобнее:
Как водится, бочка меда не бывает без ложки дегтя. Негативным моментом станет неудобство работы с проводами на высоте. В больших домах размер электропроводки считается километрами, а высота залов — 3—5 м. Все это надо поднять, держать, крепить, поэтому количество рабочих увеличится.
Так какой же способ выбрать, чтобы получилось дешево, качественно? Простому человеку разобраться во всех хитросплетениях ГОСТов, СНиПов сложно. Вероятно, лучшим вариантом окажется гибридное расположение проводов: силовые опустятся вниз, а слаботочные кабеля под компьютеры, охранную, пожарную технику, спрячутся под потолком или в коробах.
Проводка в полу — основные плюсы и минусы
Проводка в полу считается достаточно популярным способом монтажа. Этот способ используют не все, но он также считается популярным. Выбирать или нет, этот способ прокладки кабеля решать только вам.
Можно ли выполнить работу самостоятельно
Вариант обустройства электропроводки по полу является не самым простым, однако наиболее удобен для самостоятельного монтажа. Своими руками проделать такую работу можно, однако пользуются методом прокладки по полу не всегда, так как тянуть провода от щитка зачастую далеко.
Для того чтобы решить, стоит ли пользоваться этим способом, и как его осуществить, необходимо рассмотреть каждый этап работы более детально.
Определив для себя преимущества, легко сделать выбор в пользу метода.
Проводка в полу: плюсы и минусы
Перед тем как провести монтаж проводки в пол вам обязательно необходимо изучить плюсы и минусы этого способа.
Проводка в полу имеет ряд плюсов, к которым относят:
Кроме плюсов можно также выделить и минусы, которым относятся:
Требования к выполнению монтажных работ при прокладке электрических сетей в полу
Требования при прокладке электропроводки в стяжке пола.
Требования при прокладке электропроводки в полу (деревянные конструкции).
Преимущества и недостатки системы
Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:
Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ.
Важна экономия. Если покрытие пола черновое, то вы значительно сэкономите на отделке: проводов потребуется меньше, потому что не придется обходить разнообразные преграды в виде углов или мебели.
Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.
Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.
Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.
Основные правила монтажа
Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:
Читайте: проводка в гипсокартоне.
Выбор материалов
Трубы
Монтаж электропроводки в полу с использованием труб
При выборе материала труб следует руководствоваться требованиями ПУЭ, а также «Общим требованиям», приведенным выше. Кроме этого необходимо обратить внимание на толщину стенки трубы, в зависимости от сечения и материала прокладываемых проводников, а именно:
| Максимальное сечение жилы провода,мм2 | Толщина стенки, не менее, мм | |
| Алюминий | Медь | |
| до 4,0 | до 2,5 | не нормируется |
| 6,0 | — | 2,5 |
| 10,0 | 4,0 | 2,8 |
| 16,0 и 25,0 | 6,0 и 10,0 | 3,2 |
| 35,0 и 50,0 | 16,0 | 3,5 |
| 70,0 | 25,0 и 35,0 | 4,0 |
Кабельная продукция
Электропроводка под полом: провод или кабель
Изначально следует определиться – провод или кабель будут использованы при выполнении работ.
К плюсам использования кабелей можно отнести следующие:
К минусам можно отнести:
Критерии выбора кабелей следующие:
Безопасный монтаж
Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.
Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.
Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.
Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.
Расположение в стяжке
Электропроводку в стяжке пола размещают относительно глубоко.
Как минимум ее следует утопить на 30 мм. Если необходимо наложить одну трассу на другую, потребуется увеличение толщины стяжки.
Желательно таких соприкосновений избегать вовсе.
Перед тем как стяжка будет залита, проверьте при помощи прибора, нет ли короткого замыкания. Если обрыва на линии нет, можно переходить к монтажу полового покрытия, установке выключателей, розеток и светильников.
Соблюдая перечисленные рекомендации, вы сможете создать удобную и безопасную сеть, которую можно будет отремонтировать в случае необходимости. Порядок, в котором будет проделана работа, особого значения не имеет. Вы можете сначала поместить гофру в намеченные места, а затем протянуть кабель, а можете монтировать все сразу.
Тонкости укладки провода в стяжку
У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.
Разметка и схема
Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.
Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.
На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.
Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.
Прокладка кабеля
Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.
Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.
На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.
После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.
После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм.
На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.
В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.
