AutoCAD Architecture

Постройте сегменты прямой или дуговой стены, измените ориентацию или привязку сегмента стены в процессе построения или измените положение сегмента стены в соответствии со смещением относительно компонента стены.

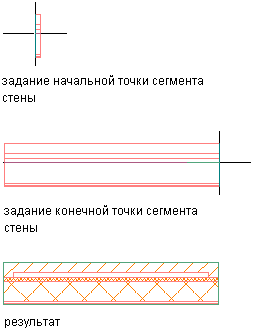

Для построения сегмента прямой стены

GUID A7E08BC8 1334 4CFC 965A D30E1407AD32

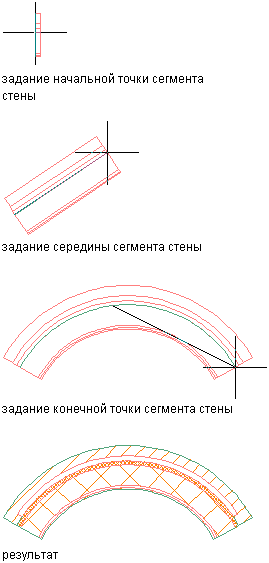

Для построения сегмента дуговой стены

GUID 20B91CFA 2A77 4C05 B513 EBB4D45D95CB

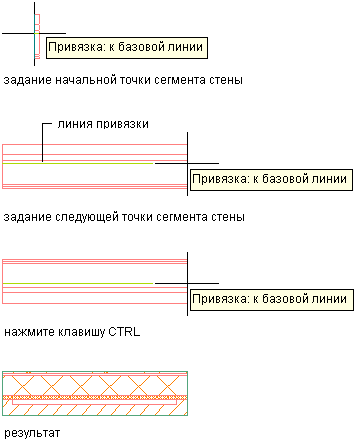

Для изменения ориентации стены

GUID 5907F53E D23E 4B0F 9C12 D90ECB9380EE

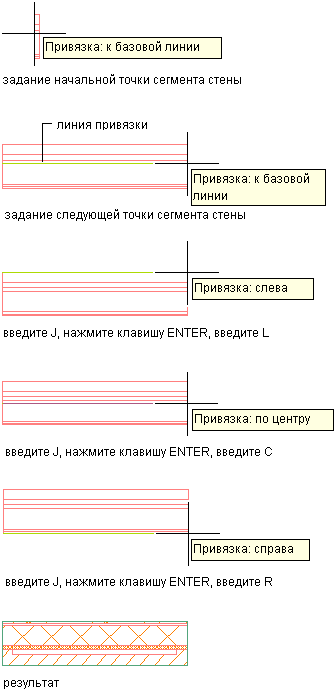

Для изменения привязки стены

Можно ввести в командной строке J, чтобы инициировать переключение привязки, или нажать клавишу CTRL для циклического переключения вариантов привязки.

Если требуется переключить привязку на. то в командной строке.
левую сторону, введите J, затем введите L.
центр, введите J, затем введите C
правую сторону, введите J, затем введите R
базовую линию, введите J, затем введите B

GUID EE9E7433 3DAB 4E7B B540 D8FD1D185A3A

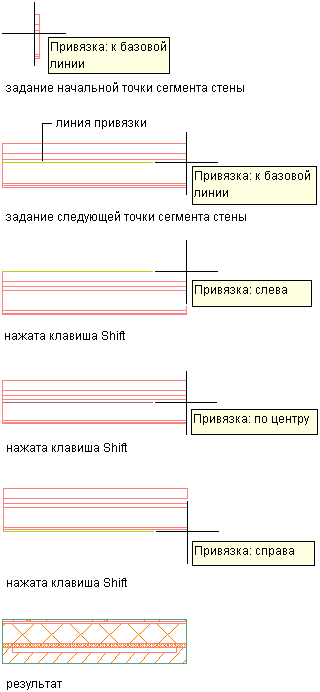

Для переключения между параметрами привязки можно также нажимать клавишу SHIFT.

GUID 3B6F2E47 2077 43BC ADE4 2FE03ACA171D

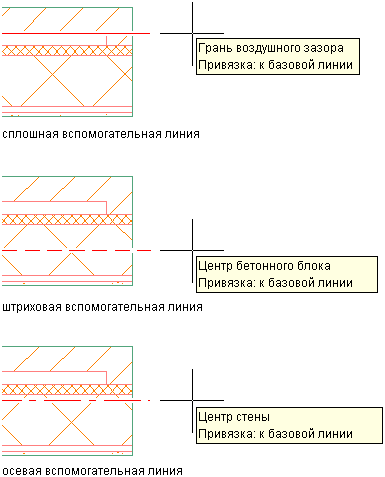

Для перемещения сегмента стены

Во время построения сегмента стены можно перемещать его для выравнивания отдельного компонента стены по конкретной точке или по направляющей. Например, может быть необходимо выровнять внешнюю грань кирпичной кладки стены по линии сетки колонн или выровнять внутреннюю грань несущего железобетонного блока стены с колонной.

Кроме того, можно выбрать любую точку внутри или снаружи стены и определить ее как точку смещения для перемещения стены. Можно ввести значение в поле динамического размера или на палитре свойств, в панели «Размеры», ввести значение для параметра «Смещение», и стена будет перемещена на введенную величину смещения в направлении от места расположения курсора к текущей линии привязки.

При перемещении курсора отображаются вспомогательные линии с подсказками.

GUID 3C0BED53 AAC3 4500 8DED 02E128FDC0A6

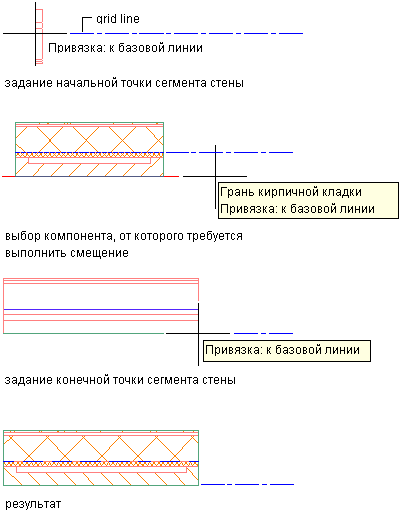

Линия привязки сдвигается, чтобы вместить указанную величину смещения.

GUID E7F94773 DCB3 4EB1 80B8 F90B4F02E8AA

Для задания свойств стены

Используйте свойства стен, чтобы задать при необходимости создаваемые стены в качестве ограничивающих объектов для ассоциативных пространств, параметры подчистки и размеры.

Можно выбрать одну из 3 опций:

Если требуется. то.
задать толщину стены, введите значение параметра «Ширина». Если параметр «Толщина» не задан, толщина стены автоматически определяется согласно выбранному вами стилю стены.
задайте высоту стены от пола до потолка, введите значение параметра «Базовая высота».
задать длину стены от начальной до конечной точки, введите значение параметра «Длина».
Если требуется. то.
обозначить точки, определяющие левую сторону стены, выберите в качестве «Привязать» значение «Слева».
обозначить точки, определяющие правую сторону стены, выберите в качестве «Привязать» значение «Справа».
обозначить точки, определяющие осевую линию стены, выберите в качестве «Привязать» значение «По центру».
выбрать точки, определяющие базовую линию стены, выберите в качестве «Привязать» значение «Базовая линия».
Если требуется. то.
выполнить смещение стены от указанных вами точек, введите значение для «Смещения по базовой линии».
выполнить смещение линии крыши по отношению к указанной базовой высоте, введите значение для «Смещения линии крыши от базовой высоты».
выполнить смещение подошвы от базовой линии, введите значение для «Смещения подошвы от базовой линии».

Введя u (отменить), можно отменить ввод по любой из точек, кроме начальной.

Если требуется. то.
замкнуть контур стены, вычертив 2 сегмента стены, встречающихся в начальной точке под прямым углом, введите or (замкнуть ортогонально), а затем укажите точку в направлении того места, где требуется замкнуть контур стены. Сегмент стены удлиняется, пока не соприкасается с сегментом стены, перпендикулярным к первому отрезку стены.
замкнуть контур стены, добавив сегмент стены, соединяющий предыдущую точку и начальную точку стены, введите c (замкнуть).
замкнуть сегмент стены в указанной вами точке, задайте конечную точку стены и нажмите клавишу ВВОД.

Для построения сегмента стены на основе линии привязки стены

Данная процедура предназначена для вычерчивания с помощью любого из режимов объектной привязки нового сегмента стены на линии привязки существующего сегмента стены. Вначале следует указать, какие объекты привязки будут активными. Например, можно начать новый сегмент стены от средней точки существующего сегмента стены.

При добавлении нового сегмента стены автоматически отображается линия привязки на существующем сегменте, независимо от того, включена или выключена опция отображения этой линии. При отводе курсора в сторону от существующего сегмента стены эта линия привязки исчезает. Выбор точки поблизости от середины сегмента стены вызовет отображение на линии привязки подсказки «Объектная привязка: середина». Щелкните на этой точке, чтобы определить ее как начальную точку нового сегмента стены, затем укажите его конечную точку.

Источник

Как нарисовать стены в Автокаде

Автокад очень часто используется для строительных и архитектурных чертежей и планов, поэтому практически любой человек, желающий работать и зарабатывать с помощью этой программы, должен знать, как нарисовать стены в Автокаде. Это позволит охватить большой рынок проектов, которые иначе были бы просто потеряны. Между тем архитектура и строительство дают достаточно большой объем работы, и можно даже успешно заниматься только этим направлением.

На самом деле проблему, как нарисовать стены в Автокаде, каждый чертежник решает по-своему. Автокад – достаточно мощная и функциональная программа, которая дает полный простор для творчества даже в технических чертежах. Однако есть некие общие правила, которым нужно следовать, и навыки, которыми нужно обладать.

Например, несомненно, что нужно обладать хотя бы базовыми навыками работы с основными инструментами, уметь строить полилинии, отрезки и прочие примитивы, масштабировать, обрезать… Кроме того, уметь работать с координатными системами, в том числе с полярной. И конечно, перед тем, как пытаться рисовать стены в Автокаде, нужно хорошо освоиться в интерфейсе программы.

В видеоуроке на примере показано, как нарисовать стены в Автокаде. Здесь чертеж строится с самого начала, поэтому этот урок будет особенно полезен новичкам, которые смогут увидеть много приемов работы – они пригодятся не только для рисования стен, но и в других видах черчения.

Источник

Как начертить стены плана дома (коттеджа) в Автокад

Инструменты/команды Автокад используемые для построения стен плана дома

Как чертить стены в Автокад

Рисовать стены в Автокад базовыми командами рисования и редактирования объектов не совсем рациональное занятие, поэтому мы будем в основном использовать инструмент «Мультилиния» и Редактирования мультилинии.

Как сделать наружные несущие стены плана дома в Автокад

Сделать несущие стены в Автокад можно быстро с помощью инструмента «Мультилиния».

Как узнать толщину стен в Автокад

Прежде чем воспользоваться этим инструментом, узнайте толщину несущих стен коттеджа. Для этого можно воспользоваться в Автокад классической панелью инструментов «Сведения» или панелью инструментов «Утилиты» на вкладке «Главная» ленты инструментов.

Щелкните по кнопке «Расстояние», тем самым вы вызовите команду «Дист» в Автокад для измерения линейных расстояний. Измерьте толщину наружных стен коттеджа, указав две точки. Толщина несущей стены коттеджа оказалась равной 617 мм из-за погрешности масштабирования картинки в Автокад. Таким образом наружные стены коттеджа в Автокад выполнены из кирпичной кладки толщиной в 2,5 кирпича, следовательно их толщина 640 мм.

Чертим наружные стены плана коттеджа из мультилиний в Автокад

Настройка мультилинии в Автокад для вычерчивания стен:

Далее обводите мультилинией несущие наружние стены на плане первого этажа коттеджа в Автокад. Редактировать стены в Автокад из мультилиний пока не надо.

Как нарисовать внутренние несущие стены в Автокад, а также перегородки

Принцип рисования внутренних стен и перегородок в Автокад тот же самый, что и при вычерчивании наружных несущих стен плана.

Определяете с помощью инструмента «Расстояние» толщину стен в Автокад.

Далее настраиваем мультилинию Автокад под толщину стен и обводим их.

Как в Автокад сделать дуговые нуружные несущие стены

Нам осталось обвести на плане дома Автокад дуговые наружные несущие стены. К сожалению с помощью мултилинии в Автокад это не сделать, поэтому воспользуемся базовыми командами рисования и редактирования.

Вызовите команду «Круг» в Автокад и постройте круг по 3 точкам. Точки можете указать по наружней стене картинки плана дома. Для больше точности приблизьте картинку.

Редактирование стен в Автокад плана первого этажа дома (коттеджа)

Самый универсальный инструмент редактирования стен в Автокад и часто используемый «Обрезать» и его режим «Выбрать все», когда все объекты чертежа Автокад могут подрезать друг друга.

Готовый чертеж плана первого этажа дома в Автокад со стенами.

Источник
