Как снять дверные карты VW Tiguan

Всем доброго времени суток.

Сегодня в нашем блоге мы немного отойдем от демонстрации наших выполненных работ по перетяжке и перешиву салонов автомобилей, но в тоже время мы расскажем о неотъемлемой части нашей работы. В этой записи мы расскажем, как снять дверные карты на VW Tiguan, которые мы перетягивали эко-кожей.

Что Вам понадобится для снятия дверных карт:

1. ключ торекс Т30
2. пластиковые съемники
3. клипсы (на случай, если сломаете)

Кроме стандартных клипс дверные карты в автомобиле VW Tiguan крепятся на болтах торекс. Для того, что бы добраться до двух из них нам нужно снять накладку на ручке двери. Для этого удобно использовать маленький съемник, который не повредит пластик и поможет аккуратно демонтировать эту накладку. Начинать надо с паза, который показан на фото

Сняв накладку дверной ручки Вы увидите два болта, которые нужно открутить.

Дальше откручиваем болты в самом низу дверных карт (на передних картах их два, на задних один)

После этого карты держатся только на клипсах, расположение которых показано на фото

Отщелкнув все клипсы, дверные карты надо немного приподнять вверх, что бы вытащить из паза в районе стекла. Дальше Вам останется только отсоединить тросик открывания двери, и фишки по электрике, и все, дверная карта снята. Установка дверных карт производится в обратном порядке.

Если у Вас остались какие-то вопросы по снятию дверных карт на VW Tiguan, можете обратится к нам за консультацией по телефону: +7 (926) 277-93-99.

Источник

Детали и узлы обивки передней двери Фольксваген Тигуан 2
На рисунках изображены детали и узлы обивки передней двери со стороны водителя.
Изображение для стороны переднего пассажира аналогично стороне водителя.

1 Обивка передней двери
2 Пистон безопасности 1 шт.
3 Контрольная лампа блокировки центрального замка K133
только на двери водителя
4 Декоративная накладка
5 Внутренние ручки дверей
6 Клавиша запирания дверей из салона со стороны водителя E308
7 Винт 2 шт. 4,5 Н·м
8 Клавиша дистанционного отпирания крышки багажного отсека E233
9 Верхняя часть оболочки дверной ручки
10 Поворотный пистон 1 шт.
повернуть на 90° (1/4 оборота) для запирания/отпирания
11 Световозвращатель
вариант комплектации
предупредительный фонарь в двери
12 Модуль регулировки наружных зеркал EX11
13 Фиксатор 7 шт.
вставить в облицовку
повреждённые или деформированные фиксаторы заменить
14 Панель управления стеклоподъёмниками в двери водителя E512

Снятие и установка обивки передней двери VW Tiguan 2
Необходимые специальные приспособления: Клин 3409, Клинья T10383, Динамометрический ключ

Снятие
– Выключить зажигание и все потребители электроэнергии.
– Поддеть верхнюю часть накладки ручки 1 с помощью клина 3409 и извлечь её из гнёзд в облицовке двери.

– Для разблокирования провернуть поворотный пистон 1 рожковым ключом (10 мм) или головкой Torx T30 в направлении стрелки на 90° (1/4 оборота).

Поворотный пистон стрелка разблокирован.

– Извлечь пистоны 2 крепления обивки двери 1 из гнёзд с помощью клиньев T10383. Поворотный пистон 3 уже разблокирован.

Пистон 4 рассчитан на одноразовое применение. Он автоматически разблокируется при извлечении обивки двери из молдинга уплотнителя стекла.
– Вытянуть обивку из молдинга уплотнителя стекла движением вертикально вверх. При этом одноразовый пистон 4 автоматически разблокируется.
– В зависимости от комплектации отсоединить электрические разъёмы от обивки двери.
– Отсоединить трос 1 от механизма привода внутренней ручки двери.

Установка
Дальнейшая установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
Перед установкой обивки двери убедиться, что все зажимы находятся в положении 1!
Надлежащее крепление обивку двери пистонами, находящимися в положении 2, невозможно!

Снятие и установка декоративной накладки
Необходимые специальные приспособления: Клинья T10383

Снятие
– Снять обивку передней двери
Осторожно! Не повреждать обивку двери при высверливании.
– Рассверлить точки крепления 3 декоративной накладки 1 сверлом соответствующего диаметра со стороны обивки двери настолько, чтобы декоративная накладка начала отходить от обивки двери.

Позиции 2 и 4 игнорировать.
– Осторожно высвободить точки крепления 3 одну за другой и снять декоративную накладку 1 с обивки двери.

Установка
Зажимные шайбы в зоне декоративной накладки: 6 шт., напр., 12,8 мм × 7,85 мм. применяемость см. Электронный каталог запчастей

Позиции 2 и 4 игнорировать.
– Вставить новую декоративную накладку 1 в обивку двери.

– Вдавить зажимные шайбы 3 на цапфы декоративной накладки до упора.
– Отрезать над зажимными шайбами 3 цапфы декоративной накладки так, чтобы они выступали не более чем на 2 мм.
– Установить обивку передней двери

Источник

Шумоизоляция дверей

Вскоре после покупке авто была залита другая параметрия для аудиосистемы. Качество звука стало немного лучше, но все же хотелось еще хоть немного улучшить звучание аудио. А за одно избавиться от звонкого звука при закрытии дверей.
И вот наконец то добрались руки сделать шумоизоляцию дверей)
Шумку делали вместе с другом Alexx775SM у него на даче, неспеша два вечера. В первый день передние двери и во второй задние.

Закупился материалами, и поехал на процедуры)

Далее начался процесс разбора дверей.
Для этого снимаем пластиковую накладку на салонной ручке. Накладка просто поддевается пластиковым съемником и с достаточно сильным усилием сдергивается. Точно так же снимается накладка и на задней двери.

Далее, что бы снять дверную карту откручиваем два винта.

И снизу двери рядом с катафотом находим пластиковый замок, который надо повернуть на 90*.

Для снятия карты задней двери все точно так же, только единственное, что снизу пластиковый замок находится под самой катафотой.

Затем с небольшим усилием отщелкиваем клипсы дверной карты и снимаем ее с двери.
После снятия дверной карты и посмотрев на дверь, с какой же грустью я вспомнил двери прошлой машины Kia Ceed, где можно было полностью разобрать дверь и был просто шикарный доступ 🙂

Дальше сняли пластиковую заглушку на двери. И при помощи шуруповерта сняли динамики на дверях, так как они на заклепках. И пошел процесс шумоизоляции)

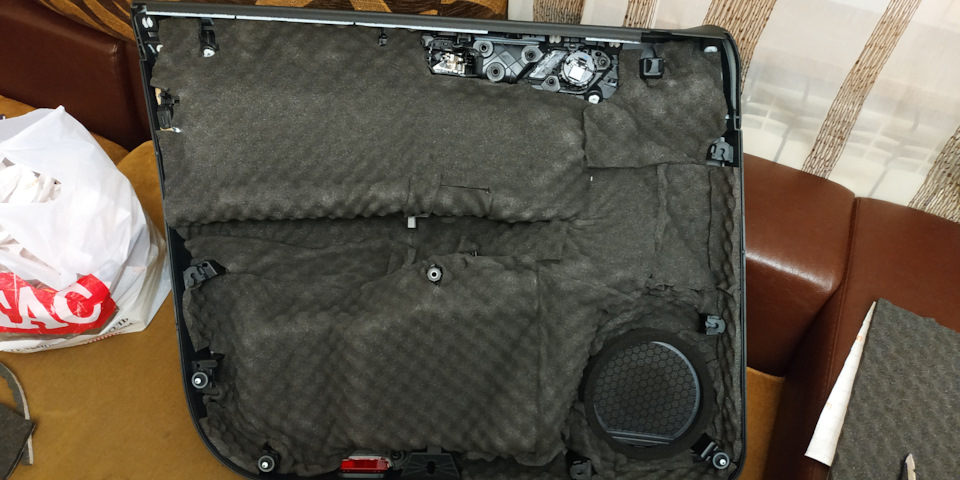

На наружную часть двери по максимуму (куда дотянулась рука) обклеил Шумофф М2 и пространство за динамиком заклеил Герметоном А15. Внутреннюю часть двери не стал монолитом заклеивать виброй, просто наклеил немного для жесткости.

Дверная карта обклеивалась виброй М2 и Герметоном А15

Сверху на двери место соприкосновения дверной карты и двери проклеил антискрипом

Заранее на всякий случай купил немного клипс для дверных карт. Как потом оказалось зря, так как нашел в инете способ как их извлечь из двери не сломав.

Для этого берем шнурок или какую нибудь не толстую прочную веревку. Обматываем ее пару раз вокруг клипсы.

И с силой тянем на себя.

Если вдруг кому то надо, брал клипсы с партийным номером 7l6868243.
Динамики на место устанавливал при помощи алюминиевых заклепок с размером 4.8х10
По материалам на все двери ушло 26 маленьких листов вибры М2 и 3,5 больших листа Герметон А15.

Результатом проделанной работы очень доволен. Музыка стала играть заметно лучше! Не сказать, что теперь стало меньше шумов с улицы, но как то теперь музыка даже на низкой громкости более объемно играет внутрь машины, за счет чего и улицу немного меньше слышно.
Двери стали немного тяжелее, и закрываются теперь с приятным глухим звуком.

Дальше как появится время и возможность буду делать шумку багажника.

Источник

Перетяжка дверных карт

Всем привет! Расскажу я сегодня как самостоятельно перетянуть дверные карты на Тигуане. Сам процесс не сложный, главное аккуратность и терпение. Желательно иметь помощника и понимание жены, ибо квартира в очередной раз превратилась в «гараж»))))) Заранее прошу прощения за качество фоток)

Для начала снимаем дверную карту с машины. Передние карты крепятся на 4 болта и клипсы, а задние на 3 болта и клипсы. Для этого поддеваем накладку дверной ручки тоненькой плоской отверткой (там есть паз для этого) и снимаем ее. Сразу видим два болта-звездочки. Выкручиваем их. Остальные 2 болта в самом низу карты, тоже их выкручиваем. Дальше надо снять карту, не переломав клипсы. На первой карте я сломал почти все, т.к. неправильно ее снимал((( Потом нашел хороший способ: поддеваем нижний плафон для подсветки отверточкой и вытаскиваем его. Вставляем в эту дырку пальцы и пытаемся оторвать карту от двери (второй рукой держим дверь). У меня на оставшихся трех картах все клипсы остались целы))) И не забудьте отсоединить фишки для стеклоподъемников, пищалок и т.п., а то по инерции провода порвете)

Срезав всю спайку мы можем снять одну часть обивки.

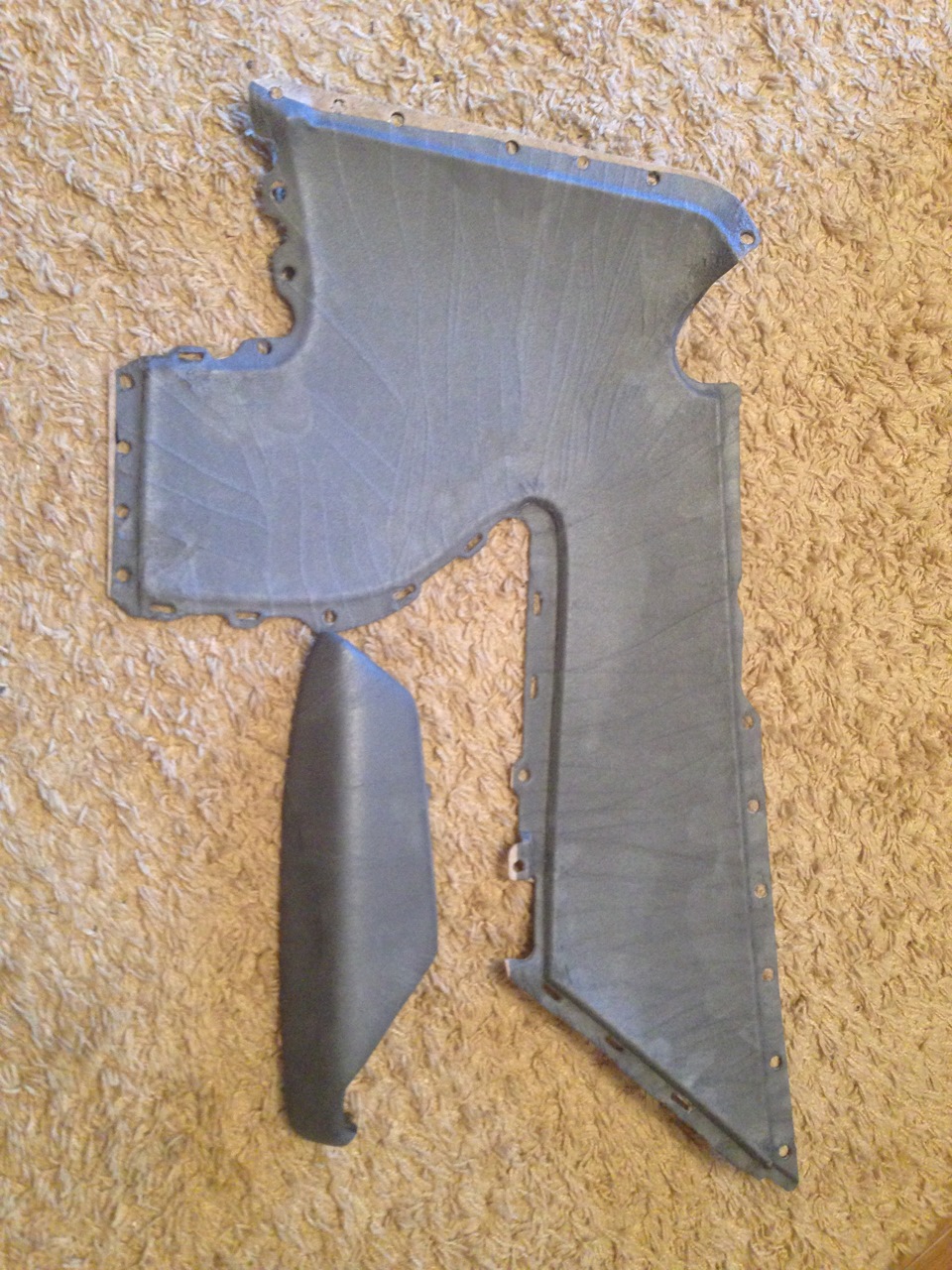

Подлокотник припаян на славу) долго думал как его оторвать, т.к. боялся все переломать, и решил сделать вот так:

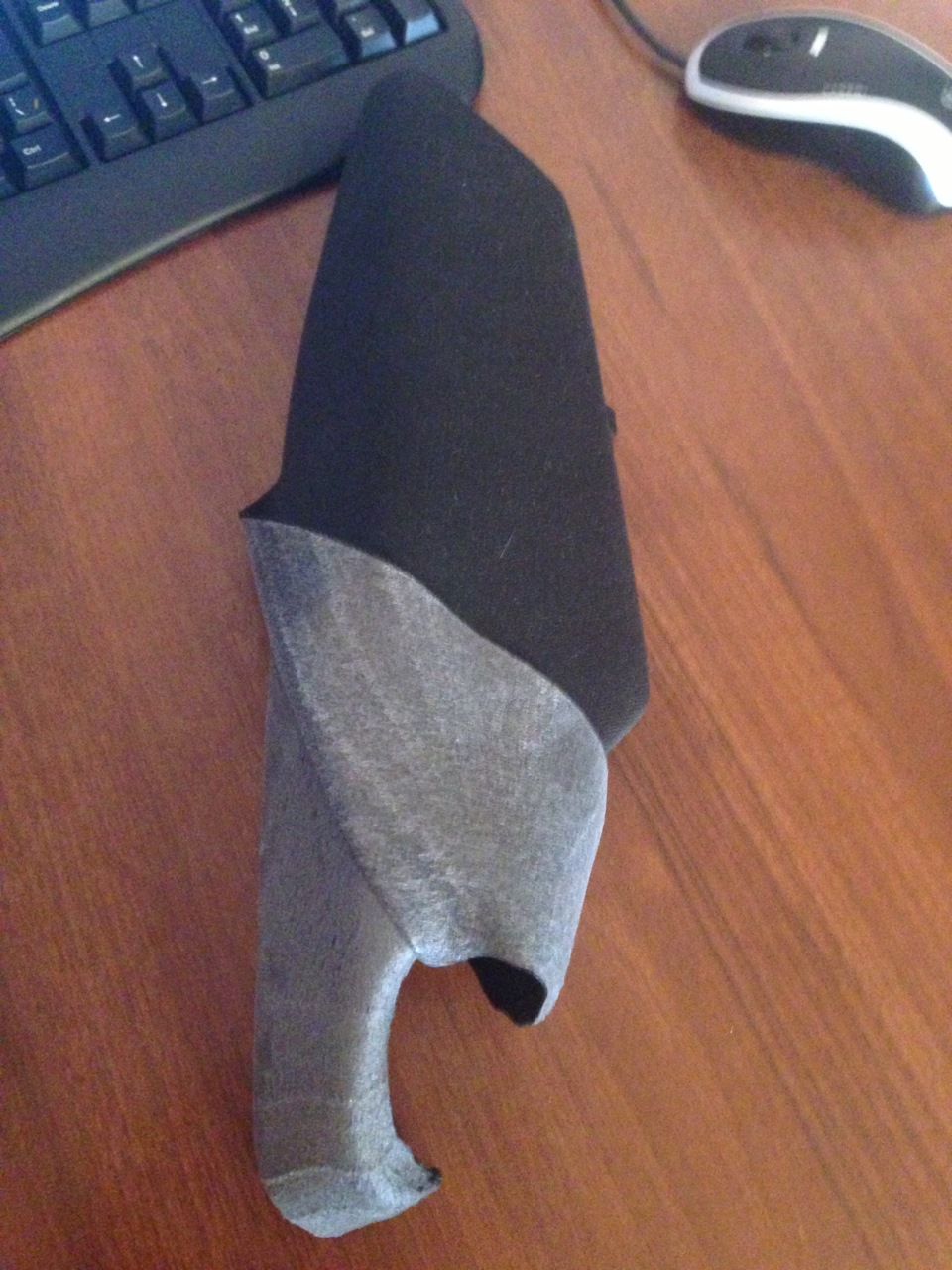

Теперь надо снять родную тряпочную обивку с этих «картонок». Отрывается она легко и без проблем. Подцепляем краешек и пошли)))

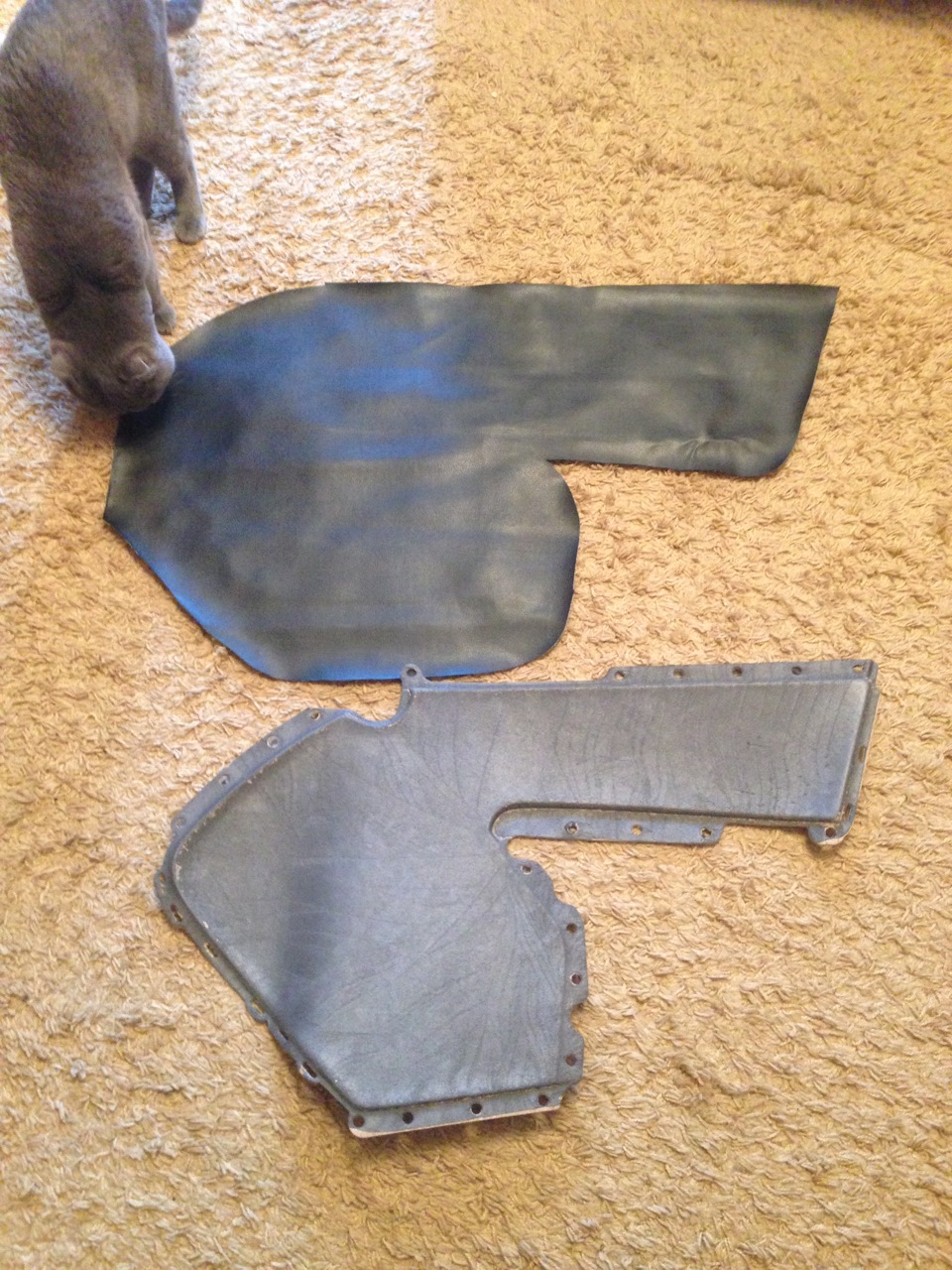

Затем прикладываем картон к новому материалу и вырезаем кусок с запасом со всех сторон.

Материал готов и приступаем к самому ответственному процессу — работой с клеем))) Клей мне понравился, т.к. он хорошо схватывает, но не сразу, как раз хватает времени разгладить все пузырьки и поймать углы. Так же он не воняет, точнее воняет, но первые 5 минут, а потом запах пропадает, в отличие от других клеев для кожи. Я наносил клей только на саму картонку, хоть и рекомендуют мазать обе поверхности. Много лить не надо, иначе получатся сгустки, которые тяжело будет разгладить.

Дальше прикладываем материал к намазанной картонке и начинаем разглаживать.

Для спайки желательна помощь друга, который будет прижимать картон к двери, чтобы спаялось лучше и без зазоров. Одному это практически нереально. Сначала крепим подлокотник и даем ему хорошенько застыть. а потом уже большую часть. Вставляем ее в старые пазы и потихоньку заливаем каждый из термопистолета. Стержни не жалеем, припаять надо основательно. Ну вот собственно и все, ничего сложного.

Заодно установил подсветку в двери с логотипом VW))) Процесс тоже не сложный и описывать его подробно не буду, т.к. тут полно статей об этом. Нам нужна сама подсветка, четыре пина N 907 647 01 и шнурок VAG COM.

Ну и все))) Вот очень плохое фото работающей подсветки

З.Ы. фото полностью готового кожаного салона выложу как только отмою машину, а то стыдно)))))

Источник

Обшивка передней двери

Коды запчастей

При снятии обшивки передней двери существует небольшой риск поломки пластиковых клипс, так как деталь копеечная, то рекомендуем запастись зараее.

Наименование	Код детали
Клипсы обшивки двери	6Q0868243

Инструкция по снятию обшивки

1. Отворачиваем 2 винта снизу двери (головка Торкс 30).

2. Снимаем накладку ручки, поддеваем отверткой накладку через паз.

3. Выворачиваем 2 винта.

4. Начиная снизу поддеваем обшивку. Требуется прилагать значительное усилие. Можно использовать специальный съемник или отвертку (в последнем случае под нее лучше что-то подложить, чтобы не поцарапать дверь).

5. Отжав фиксатор (показан стрелкой), вытаскиваем назад держатель троса и отсоединяем крючок от ручки)
